A款-不鏽鋼頭氣動焊接角座閥技術參數
介質溫度：-20℃~+180℃
環境溫度：-20℃~+60℃
公稱壓力：1.6MPa
控製氣體：中性氣體，空氣
氣源壓力：0.3~0.8MPa
規格：DN15-DN100
閥體材質：CF8 CF8M
閥座材質：PTFE
閥杆材質：304
密封圈材質：NBR
適用介質：水、蒸汽、油、中性氣體
介質溫度：-20℃~+180℃
環境溫度：-20℃~+60℃
公稱壓力：1.6MPa
控製氣體：中性氣體，空氣
氣源壓力：0.3~0.8MPa
規格：DN15-DN100
閥體材質：CF8 CF8M
閥座材質：PTFE
閥杆材質：304
密封圈材質：NBR
適用介質：水、蒸汽、油、中性氣體
TECHNICAL PARAMETERS
Medium temperature:-20°C~+180°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Specification:DN15-DN100
The valve body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas
Medium temperature:-20°C~+180°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Specification:DN15-DN100
The valve body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas

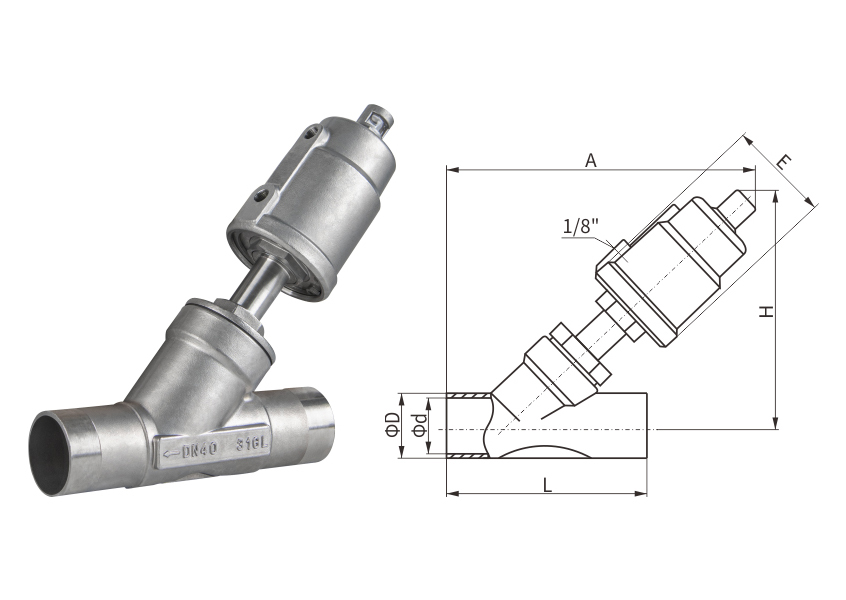

| 型號 model |
L | d | D | A | H | E | 執行器 Actuator |
| DN15 | 130 | 15 | 19 | 175 | 137 | 64 | Φ50 |
| DN20 | 130 | 20 | 25 | 180 | 145 | 64 | Φ50 |
| DN25 | 140 | 25 | 32 | 215 | 185 | 80 | Φ50/Φ63 |
| DN32 | 150 | 32 | 38 | 235 | 210 | 80 | Φ63 |
| DN40 | 180 | 39 | 45 | 245 | 260 | 80 | Φ63/Φ80 |
| DN50 | 195 | 48 | 54 | 325 | 300 | 100 | Φ63/Φ80 |
| DN63 | 200 | 58 | 63.5 | 325 | 350 | 100 | Φ80 |
| DN65 | 230 | 68 | 76 | 325 | 368 | 100 | Φ80/Φ100 |
| DN80 | 250 | 82 | 89 | 385 | 380 | 126 | Φ100 |
| DN100 | 295 | 98 | 108 | 412 | 400 | 156 | Φ125 |
